PPC型气箱式脉冲袋式除尘器

PPC型气箱式脉冲袋式除尘器

潍坊吉云环保设备有限公司
山东省潍坊市寒亭区寒亭街办纪家东庄工业园
2022-3-28 611

详细介绍 >>>>

◇概 述

      PPC型气箱式分室脉冲袋式除尘器是我公司科研人员在总结国内外同类产品优点的基础上,应用世界先进技术,结合我国实际及市场需要,自主设计研制的节能型、高滤度、多功能袋式除尘设备。它综合了分室反吹清灰和脉冲喷吹清灰等各类袋式除尘器的优点,克服了分室反吹清灰强度不够、脉冲喷吹清灰和过滤同时进行的缺点,因而扩大了除尘器的应用范围。

◇PPC型分室脉冲袋式除尘器具有以下特点:

  (1)适用范围广。该机组可广泛应用于水泥厂的破碎、输送、包装、库顶、熟料、冷却机、立窑和各种磨机等除尘系统,尤其适用于含尘浓度特高气体的除尘。(如带O-Sepa选粉机的粉磨系统、含尘浓度可达1000g/m3)。除了用于水泥工业外也适用于化工、镀锌、工业窑炉、电力、木工、摩擦片、刹车片制造、石料加工、冶金、橡胶、矿山、煤矿、微粉、粮食加工、垃圾焚烧等行业的废气、粉尘污染治理及物料回收利用等。

  (2)结构设计合理,占地面积小、投资少、使用操作方便、运行稳定可靠、处理气体能力大、除尘效率及物料回收利用率高,无二次污染,更好的集中了经济效益和环境效益于一体。

  (3)采用国际先进清灰技术,可根据工况环境选择不同规格、性能的滤料,滤袋不粘堵、不结露、能耗低、使用寿命长。

  (4)可有效改善主机设备通风条件,提高粉末产品质量。

  (5)能够适应温度波动大、气体成份复杂、腐蚀力强的工况环境。

◇设备构造及工作原理

  (1)该系列除尘器分为上、中、下箱体三大部分。

      主机:出风汇风腔、净气室、导气管、顶盖检修门、花板(多孔板)、过滤室、高压储气包、喷吹管路、滤袋骨架、集尘箱、排(卸)料装置(选装)、锁风装置、进灰口、进灰导流挡板、气流缓冲室等。

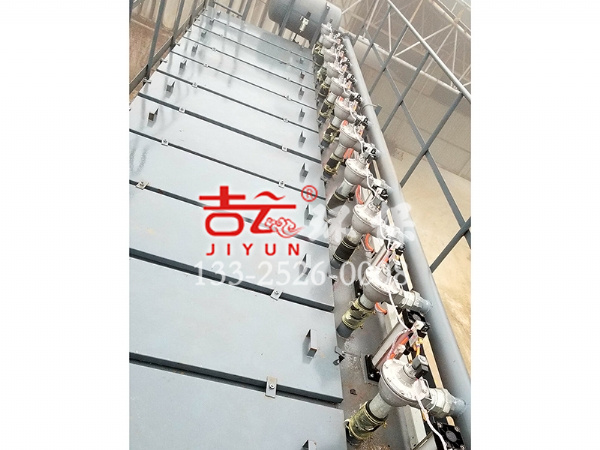

      控制系统:程序控制器(微电脑脉冲控制系统)、电磁脉冲阀、 空气过滤器、安全压力表、气缸、切换阀、清灰阀等。

  (2)气体净化过程:含尘气体经进灰口进入除尘设备机组后,折向集尘箱及气流缓冲室,较粗尘粒由于惯性碰撞自然沉降于集尘箱,达到预收目的,减轻了袋滤量,提高了滤袋使用寿命。较细尘粒随气流上升进入各滤室,在负压风的作用下,阻附于滤袋外层,被净化的气体经出风汇风管路排出。

  (3)下进风结构设备各过滤室入口设进灰导流挡板及气流缓冲室,使进入各过滤室的尘气量适度均匀。克服了串气和隔板只管分不管消的缺陷,使各过滤室内滤袋均能**运行。

  (4)清灰过程:由电控系统发出控制信号,通过气路系统的配合来完成,由于采用分室结构、逐室清灰,所以使除尘器总处于多室工作,一室清灰状态,保证了过滤阻力的稳定。

  (5)采用离线清灰,彻底克服了灰尘反复吸附的现象,提高了滤速和除尘能力。

  (6)采用微电脑脉冲控制仪自动控制,可定时、定阻、按浓度随意调整清灰周期和脉冲宽度,确保除尘器在设定范围内稳定安全运行。

◇性能参数表

型  号

过滤面积

     m²

处理风量

        m³/h

入口浓度

     g/m³

过滤风速

    m/min

运行阻力

       Pa

出口浓度

    mg/m³

压缩气
体耗量m³/h

滤袋规格

滤袋条数

外形尺寸

                长x宽x高

4x16

64

4300-8640

<1000

1.5-3

700-1600

<50

0.2

Ø130x

     2500

64

1680x2450X4939

4x24

96

6500-13000

0.3

98

2400x2600x4939

4x32

128

8300-17280

0.35

128

3120x2700x4939

5x32

160

11000-23000

0.35

160

3900x2750x4959

4x45

180

12400-24300

0.6

180

3840x3000x5135

5x45

225

16500-32400

0.6

225

4800x3130x5135

6x45

270

20000-40500

0.6

270

5760x3330x5135

5x60

300

21000-43200

0.8

300

4800x3920x5698

6X60

360

27000-54000

0.8

360

5760X4120x5698

5x83

415

29620-60000

1.0

Ø130x

     3500

300

4808x4218x6698

6x83

498

37400-75000

1.0

360

5768x4418x6698

7x83

581

44000-90000

1.0

420

6728x3768x6698

5x128

640

46000-92000

1.5

Ø130x

     4500

360

5708x3768x8785

6x128

768

57600-115000

1.5

432

6848x3768x8785

7x128

896

69000-138000

2.5

504

7988x3768x8785

8x128

1024

80600-161000

2.5

576

9128x3768x8785

5x128x2

1280

104000-207000

3.2

720

5708x7936x8785

6x128x2

1536

127000-254000

3.2

876

6848x7936x8785

注:因技术提升而修订相关参数,恕不单独通知,请与谅解。
