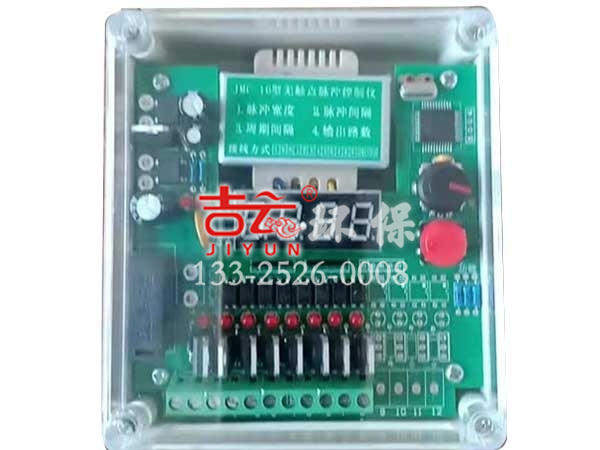

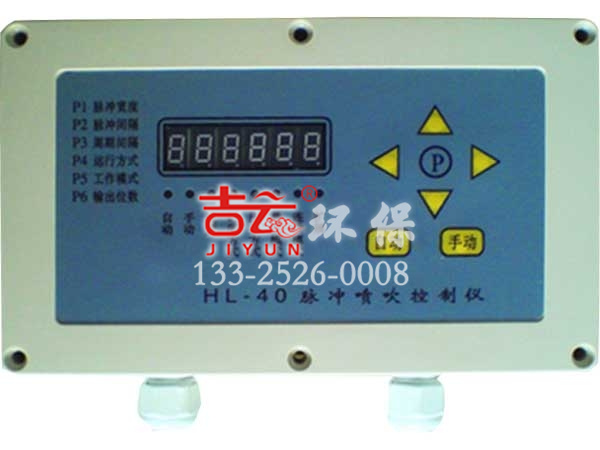

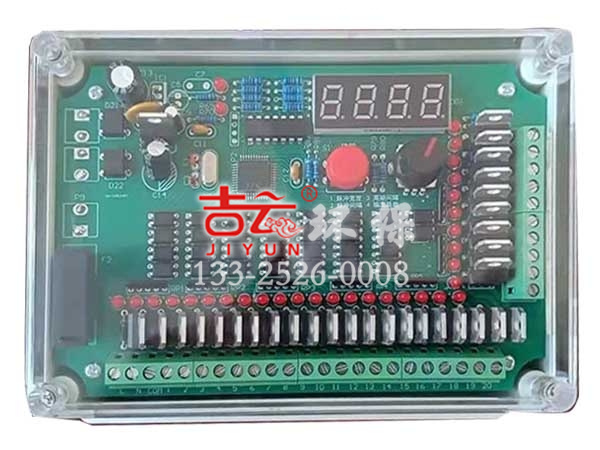

脉冲控制仪

◇概 述

      脉冲控制仪是脉冲式布袋除尘器喷吹清灰系统的主要控制装置。它的输出信号控制脉冲电磁阀，使喷吹压缩空气对过滤袋循序清灰，使除尘器的阻力保持在设定范围内，以保证除尘器的处理能力和收尘效率。

      控制仪输出一个电信号的持续时间，称为脉冲宽度。

      控制仪输出两个电信号之间的间隔时间，称为脉冲间隔。

      调整控制仪输出脉冲间隔和脉冲宽度，以满足除尘清灰的要求。

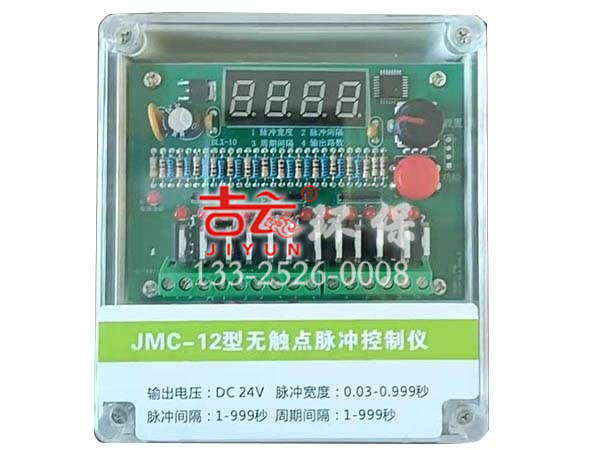

◇技术指标

  （1）额定输入电压   AC   180V—220V

  （2）额定输出电压   DC 24V   （AC 220V）

  （3）额定输出电流   1A

  （4）脉 冲 间 隔   设定范围为 001~999秒

  （5）脉 冲 宽 度   设定范围为 0.01~0.999秒；（脉冲宽度不得小于30毫秒）

  （6）周 期 间 隔   设定范围为 001~999秒；

◇参数设定范围：

  （1）脉冲宽度：设定范围为030~999毫秒；控制仪输出一个信号的间隔时间。

  （2）脉冲间隔：设定范围为001~999秒；控制仪输出两个电信号之间的间隔时间。

  （3）周期间隔：设定范围为001~999秒；一个工作周期完成后的间隔时间。

  （4）输出路数：设定范围为01~68，需要多少路输出的数量。

◇操作说明（参数设置及修改）：

      参数修改状态：控制仪共有1-脉冲宽度、2-脉冲间隔、3-周期间隔、4-输出路数、四个控制参数，修改时个数码管显示修改参数的编号。

      按一下“功能”按钮，控制仪进入控制参数的修改模式。数码管显示为需要修改参数的编号，转动设置旋钮调整所需要的参数。每一项参数调整完成后，再按一次“功能”进行下一项参数调整。全部调整完成后再按一下“功能”，控制仪开始工作。

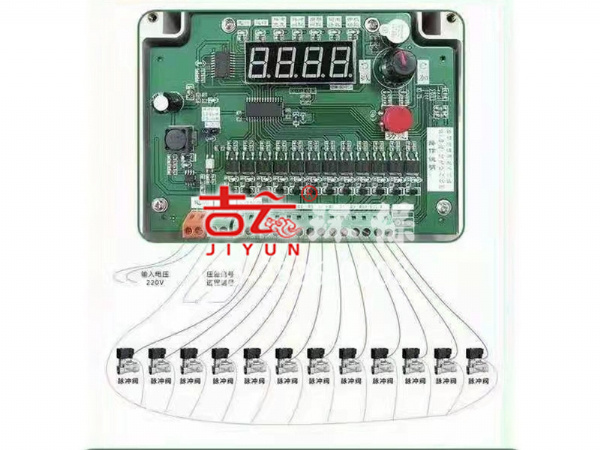

      L、N端子为交流220V输入。 “共”端子为脉冲阀输出接线公共端子。

◇维护保养

  （1）控制仪应有专人负责保养，每天检查运行情况，发现故障及时排除。

  （2）控制仪接上电源，指示灯不亮，应检查接线端子上的电源线是否松动，保险丝是否正常。

  （3）控制仪显示正常，某一电磁阀常开，检查对应电子开关是否损坏。

  （4）控制仪显示正常，两电磁阀同时工作，检查有无碰线现象。

  （5）控制仪显示正常，电磁阀不工作，检查输出线端子的公共端是否接触可靠。

  （6）数码管闪烁，检查保险丝是否松动。电源是否正常。
